KATALG NÁHRADNÍCH DÍLU ELA
SAMURAI 150 |
|
|
|
| |
|
|
| |
| |
VÁLEC, HLAVA VÁLCE |
|
|
|
| |
VÁLEC, HLAVA VÁLCE |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
Název anglický |
| 1 |
JL157FMJ-1001016 |
VODÍTKO SACÍHO VENTILU |
1 |
|
GUIDE IN VALVE |
| 2 |
JL157FMJ-1001013 |
VODÍTKO VÝFUKOVÉHO VENTILU |
1 |
|
GUIDE EX VALVE |
| 3 |
JL162FMJ . 2-1 |
VÁLEC |
1 |
|
CYLINDER |
| 4 |
JL162FMJ . 2-1-1 |
TĚSNĚNÍ POD VÁLEC |
1 |
|
CYLINDER SLEEVE |
| 5 |
JL162FMJ . 2-2 |
KOMPLETNÍ HLAVA VÁLCE |
1 |
|
GASKET CYLINDER |
| 6 |
JL162FMJ . 1-1 |
TĚSNĚNÍ POD HLAVU VÁLCE |
1 |
|
COVER CYLINDER |
| 7 |
JL162FMJ . 1-2 |
VÍKO MOTORU |
1 |
|
RETAINER EX VALVE |
| 8 |
JL162FMJ . 1-3 |
TĚSNĚNÍ VÍKA |
1 |
|
RETAINER IN VALVE |
| 9 |
JL162FMJ . 2-3 |
HRDLO KARBURÁTORU |
1 |
|
GASKET CYLINDER HEAD |
| 10 |
JL157FMJ-1002037 |
ŠROUB M8x79 |
1 |
|
BOLT M8 X 79 |
| 11 |
JL157FMJ-1003028 |
MATICE |
1 |
|
NUT |
| 12 |
GB95-85 |
PODLOŽKA 6 |
3 |
|
WASCHER 6 |
| 13 |
GB97.1-85 |
PODLOŽKA 8 |
1 |
|
WASCHER 8 |
| 14 |
JL157FMJ-1002015 |
O - KROUŽEK 10x1,6 |
3 |
|
O-RING 10 X 1,6 |
| 15 |
|
O - KROUŽEK 33,5x3 |
1 |
|
O-RING 33,5 X 3 |
| 16 |
GB5787-86 |
ŠROUB M6x12 |
1 |
|
BOLT M6 X 12 |
| 17 |
GB95-85 |
ŠROUB M6x22 |
2 |
|
WASCHER 6 |
| 18 |
GB901-88 |
ZÁVRTNÝ ŠROUB M6x35 |
2 |
|
STUD M6 X 35 |
| 19 |
GB901-88 |
ZÁVRTNÝ ŠROUB M6x60 |
2 |
|
STUD M6 X 60 |
| 20 |
GB6170-86 |
MATICE M6 |
2 |
|
NUT M6 |
| 21 |
JL157FMJ-1003021 |
PODLOŽKA 12 |
2 |
|
WASCHER 12 |
| 22 |
JL157FMJ-1002013 |
KOLÍK 10x12 |
3 |
|
PIN DOVEL 10 X 12 |
| 23 |
GB5787-86 |
ŠROUB M6x28 |
3 |
|
BOLT M6 X 28 |
| 24 |
A8YC |
ZAPALOVACÍ SVÍČKA |
1 |
|
PLUG SPARK |
| 25 |
|
ŠROUB M6x20 |
2 |
|
BOLT M6 X 20 |
|
|
|
|
|
|
|
|
|
|
| |

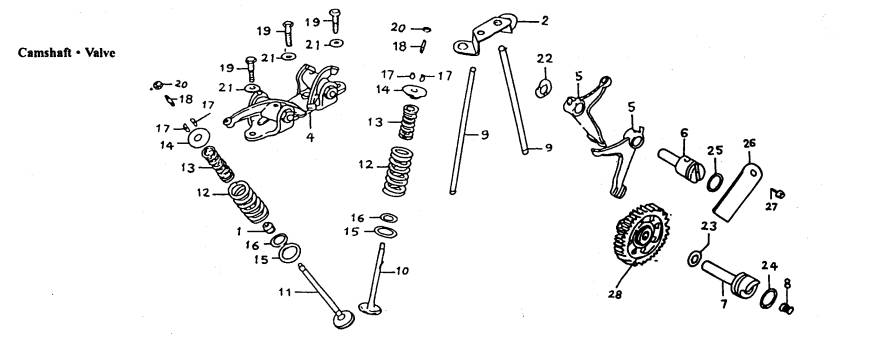

ROZVODY, VENTILY |
|
|
|
| |
ROZVODY, VENTILY |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL157FMJ-1007018 |
TĚSNÍCÍ KROUŽEK |
1 |
|
OIL SEAL |
| 2 |
JL157FMJ-1007019 |
DRŽÁK |
1 |
|
CIRCLI P |
| 3 |
JL157FMJ-1007015 |
VRATNÁ TYČ |
1 |
|
RETAINER PUSH ROD |
| 4 |
JL157FMJ-1007020 |
VAHADLO KOMPLETNÍ |
1 |
|
HOLDER COMP ROCKER ARM |
| 5 |
JL157FMJ-1007038 |
ZDVIHÁTKO |
2 |
|
FOLLOWER CAM |
| 6 |
JL162FMJ.6-1 |
HŘÍDEL ZDVIHÁTKA |
1 |
|
SHAFT CAM FOLLOWER |
| 7 |
JL157FMJ-1006015 |
HŘÍDEL ROZVODOVÉHO KOLA |
1 |
|
SHAFT CAM GEAR |
| 8 |
JL157FMJ-1006012 |
PRUŽINA ROZVODOVÉHO KOLA |
1 |
|
SPRING CAM SHAFT |
| 9 |
JL157FMJ-1007010 |
TYČKA ROZVODOVÁ |
2 |
|
ROD PUSH |
| 10 |
JL162FMJ.6-2 |
SACÍ VENTIL |
1 |
|
VALVE IN |
| 11 |
JL162FMJ.6-3 |
VÝFUKOVÝ VENTIL |
1 |
|
VALVE EX |
| 12 |
JL157FMJ-1007031 |
PRUŽINA VENTILU VNĚJŠÍ |
2 |
|
SPRING VALVE OUTER |
| 13 |
JL157FMJ-1007034 |
PRUŽINA VENTILU VNITŘNÍ |
2 |
|
SPRING VALVE INNER |
| 14 |
JL157FMJ-1007016 |
MISKA PRUŽINY VENTILU |
2 |
|
RETAINER VALVE SPRING |
| 15 |
JL157FMJ-1007032 |
SEDLO PRUŽINY VENTILU VNĚJŠÍ |
2 |
|
SEAT VALVE SPRING OUTER |
| 16 |
JL157FMJ-1007033 |
SEDLO PRUŽINY VENTILU VNITŘNÍ |
2 |
|
SEAT VALVE SPRING INNER |
| 17 |
JL157FMJ-1007017 |
KLÍNEK |
4 |
|
COTTER |
| 18 |
JL157FMJ-1007021 |
SEŘIZOVACÍ ŠROUB VENTILU |
2 |
|
SCREW VALVE ADJESTING |
| 19 |
GB5781-86 |
ŠROUB M8x25 |
3 |
|
BOLT M8 X 25 |
| 20 |
GB6176-86 |
MATICE M6x0,75 |
2 |
|
NUTM M8 X 0,75 |
| 21 |
GB97.1-85 |
PODLOŽKA 8 |
3 |
|
WASHER 8 |
| 22 |
JL157FMJ-1007039 |
PODLOŽKA 12 |
1 |
|
WASHER 12 |
| 23 |
JL157FMJ-1006019 |
PODLOŽKA 14 |
1 |
|
WASHER 14 |
| 24 |
JL157FMJ-1006014 |
O-KROUŽEK 20x2,5 |
1 |
|
O-RING 20 X 2,5 |
| 25 |
JL157FMJ-1007012 |
O-KROUŽEK 17x2,5 |
1 |
|
O-RING 17 X 2,5 |
| 26 |
JL157FMJ-1006013 |
DESTIČKA |
1 |
|
PLATE SPG STOPPER |
| 27 |
GB5787-86 |
ŠROUB M6x12 |
1 |
|
BOLT M6 X 12 |
| 28 |
JL157FMJ-1006011 |
ROZVODOVÉ KOLO |
1 |
|
CAM GEAR |
| 28 |
JL162FMJ.5-1 |
VAČKA |
1 |
|
CAM |
| 28 |
JL157FMJ-1006018 |
POUZDRO HŘÍDELE ROZVODOVÉHO KOLA |
2 |
|
CAM SHAFT BUSH |
| 28 |
JL157FMJ-1006016 |
KOLÍK |
1 |
|
PIN DOWEL |
| 28 |
GB894.1-86 |
KROUŽEK 22 |
1 |
|
RING 22 |
| |
|
|
|
| |

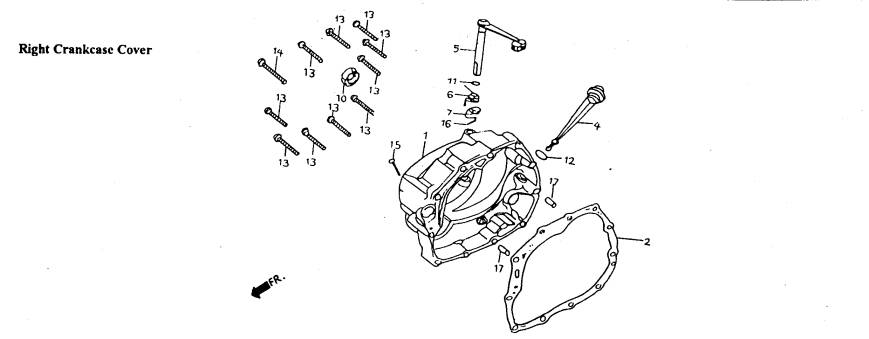

PRAVÝ KRYT KLIKOVÉ SKŘÍNĚ |
|
|
|
| |
PRAVÝ KRYT KLIKOVÉ SKŘÍNĚ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL157FMJ-1003041 |
KRYT KLIKOVÉ SKŘÍNĚ PRAVÝ |
1 |
|
CRANK R. CASE COVER |
| 1 |
JL157FMJ-1003042 |
GUFERO 6,5x14,5x7 |
1 |
|
OIL SEAL 6.5X 14,5 X 7 |
| 1 |
JL157FMJ-1003043 |
TLAKOVÁ PODLOŽKA 6,7 |
1 |
|
THRUST WASHER 6,7 |
| 1 |
JL157FMJ-1003044 |
OZUBENÍ NÁHONU TACHOMETRU |
1 |
|
GEAR SPEED METER |
| 1 |
JL157FMJ-1003045 |
OLEJOVÝ KANÁL |
1 |
|
OIL CHANNEL |
| 1 |
JL157FMJ-1003046 |
KONTROLNÍ ŠROUB HLADINY OLEJE |
1 |
|
OIL PLUG |
| 2 |
JL157FMJ-1003017 |
TĚSNĚNÍ |
1 |
|
GASKET R. CASE COVER |
| 4 |
JL157FMJ-1003049 |
MĚRKA HLADINY OLEJE |
1 |
|
OIL LEVER |
| 5 |
JL157FMJ-1003050 |
VYPÍNACÍ PÁKA SPOJKY |
1 |
|
LEVER COMP CLUTCH |
| 6 |
JL157FMJ-1003054 |
PRUŽINA VYPÍNACÍ PÁKY SPOJKY |
1 |
|
SPRING CLUTCH LEVER |
| 7 |
JL157FMJ-1003047 |
ZDIHÁTKO |
1 |
|
CAM CLUTCH LIFTER |
| 10 |
GB9877.1-88 |
TĚSNÍCÍ KROUŽEK 16x28x7 |
1 |
|
OIL SEAL 16 X 28 X 7 |
| 11 |
JL157FMJ-1003055 |
O-KROUŽEK 6,8x1,9 |
1 |
|
O-RING 6,8 X 1,9 |
| 12 |
JL157FMJ-1003048 |
O-KROUŽEK 18x3 |
1 |
|
O-RING 18 X 3 |
| 13 |
JL157FMJ-1003034 |
ŠROUB M6x40 |
10 |
|
BOLT FLANGE M6 X 40 |
| 14 |
JL157FMJ-1003037 |
ŠROUB M6x50 |
1 |
|
BOLT FLANGE M6 X 50 |
| 15 |
GB819-85 |
ŠROUB M5x25 |
1 |
|
SCREW M5 X 25 |
| 16 |
GB91-86 |
KOLÍK 1,6x20 |
1 |
|
PIN 1,6 X 20 |
| 17 |
JL157FMJ-1003019 |
KOLÍK 8x14 |
4 |
|
PIN DOWEL 8 X 14 |
| |
| |
OLEJOVÉ ČERPADLO |
|
|
|
| |
OLEJOVÉ ČERPADLO |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL157FMJ-1011001 |
KOMPLET OLEJOVÉ ČERPADLA |
1 |
|
OIL PUMP ASSY |
| 2 |
JL157FMJ-1012017 |
ROTOR ODSTŘEDIVÉHO OLEJOVÉHO FILTRU |
1 |
|
ROTOR CONP OIL FILTER |
| 3 |
JL157FMJ-1012011 |
VÍKO ODSTŘEDIVÉHO OLEJOVÉHO FILTRU |
1 |
|
CAP OIL FILTER ROTOR |
| 4 |
JL157FMJ-1012013 |
TRUBIČKA PŘÍVODU OLEJE |
1 |
|
THROUGH OIL |
| 5 |
JL157FMJ-1012012 |
PŘÍDRŽNÁ PRUŽINA TRUBIČKY PŘÍVODU OLEJE |
1 |
|
SPRING OIL THROUGH LICKING |
| 6 |
JL157FMJ-1012019 |
JISTÍCÍ PODLOŽKA ROTORU |
1 |
|
WASHER OIL FILTER ROTOR LOCKING |
| 7 |
JL157FMJ-1012016 |
TĚSNĚNÍ ROTORU ODSTŘEDIVÉHO FILTRU |
1 |
|
GASKET OIL FILTER ROTOR |
| 8 |
JL157FMJ-1012021 |
OZUBENÉ KOLO |
1 |
|
GEAR PRIMARY DRIVE |
| 9 |
JL157FMJ-1012018 |
MATICE M16x1 |
1 |
|
NUT M16 x 1 |
| 10 |
JL157FMJ-1011017 |
O-KROUŽEK 9,4x2,4 |
2 |
|
O-RING 9,4 x 2,4 |
| 11 |
GB68-85 |
ŠROUB M6x28 |
2 |
|
SCREW M6 x 28 |
| 12 |
GB820-85 |
ŠROUB M5x12 |
2 |
|
SCREW M5 x 12 |
| 13 |
JL157FMJ-1012014 |
POJIŠŤOVACÍ KOLÍK 8 |
1 |
|
PIN LOCK 8 |
| |
| |

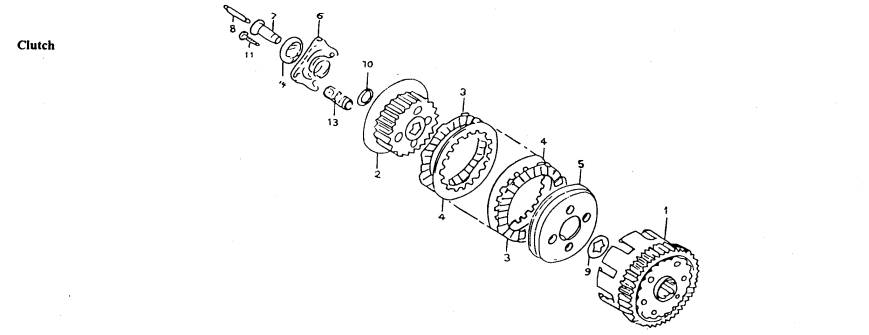

SPOJKA |
|
|
|
| |
| |
SPOJKA |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
GB871-86 |
RIRET 4x30 |
6 |
|
RIRET 4 x 30 |
| 1 |
JL157FMJ-1601011 |
KOLO |
1 |
|
CIRCLE PIECE |
| 1 |
JL157FMJ-1601012 |
OZUBENÉ KOLO |
1 |
|
GEAR |
| 1 |
JL157FMJ-1601013 |
GUMOVÝ KROUŽEK |
6 |
|
RUBBER RING |
| 1 |
JL157FMJ-1601012 |
DRŽÁK |
1 |
|
RETAINER |
| 2 |
JL157FMJ-1601020 |
DRŽÁK SPOJKY |
1 |
|
RETAINERCOUTCH |
| 3 |
JL157FMJ-1601010 |
LAMELA |
5 |
|
DISK CLUTCH FRICTION |
| 4 |
JL157FMJ-1601015 |
LAMELA |
4 |
|
FRICTION PIECE |
| 5 |
JL157FMJ-1601021 |
PŘÍTLAČNÝ KOTOUČ |
1 |
|
PLATE CLUTCH PRESSURE |
| 6 |
JL157FMJ-1601017 |
NÁBOJ PŘÍTLAČNÉHO KOTOUČE |
1 |
|
PLATE CLUTCH LIFIER |
| 7 |
JL157FMJ-1601018 |
VODÍTKO ČEPU VYPÍNÁNÍ SPOJKY |
1 |
|
PIN CLUTCH LIFTER GUIDE |
| 8 |
JL157FMJ-1601019 |
ČEP VYPÍNÁNÍ SPOJKY |
1 |
|
ROD CLUTCH LIFTER |
| 9 |
JL157FMJ-1601023 |
VYMEZOVACÍ PODLOŽKA 20 |
1 |
|
WASHER SPLINE 20 |
| 10 |
GB894.1-86 |
KROUŽEK 20 |
1 |
|
RING 20 |
| 11 |
GB5781-86 |
ŠROUB M6x25 |
4 |
|
BOLT M6 x 25 |
| 11 |
GB95-85 |
PODLOŽKA 6 |
4 |
|
WASHER 6 |
| 13 |
JL162FMJ.3-1 |
ČEP |
4 |
|
SPING CLUTCH |
| 14 |
GB276-89 |
KULIČKOVÉ LOŽISKO RADIÁLNÍ 6001 |
1 |
|
BEARING RADIAL BALL 6001 |
| |
|
|
|
| |
|

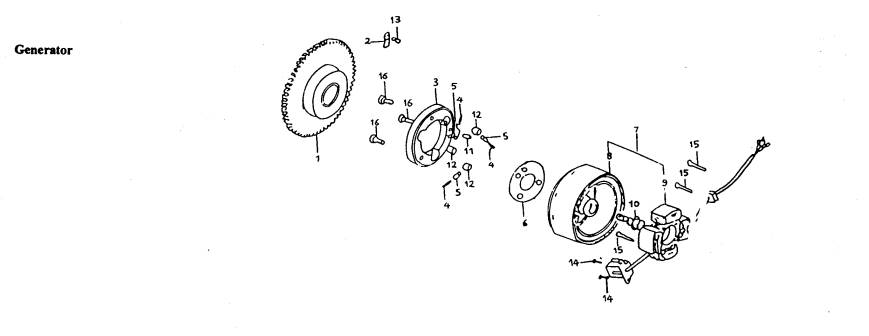

GENERÁTOR |
|
|
|
|
| |
| |
|
GENERÁTOR |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL157FMJ-3708020 |
OZUBENÝ VĚNEC |
1 |
|
GEAR CONP STARTER |
| 2 |
JL157FMJ-3708015 |
|
1 |
|
PLATE GEAR |
| 3 |
JL157FMJ-1604015 |
SPOJKA |
1 |
|
CLUTCH |
| 4 |
JL157FMJ-1604014 |
SEDLO PRUŽINY |
3 |
|
SPRING SEAT |
| 5 |
JL157FMJ-1604016 |
POUZDRO |
3 |
|
CASE |
| 6 |
JL157FMJ-1604013 |
PRUŽINA |
3 |
|
SPRING SEAT |
| 7 |
JL157FMJ-1604012 |
TĚLESO GENERÁTORU |
1 |
|
COLLAR |
| 8 |
JL157FMJ-3701001 |
STATOR |
1 |
|
A.C.G.ASSY |
| 9 |
JL157FMJ-3701010 |
ROTOR |
1 |
|
FLYWHEEL COMP |
| 10 |
JL157FMJ-3701020 |
ČEP |
1 |
|
STATOR COMP |
| 11 |
GB5789-86 |
ŠROUB M10x35 |
1 |
|
BOLT M10 x 35 |
| 12 |
JL157FMJ-1604011 |
VÁLEČEK 10x10 |
3 |
|
ROLLER 10 x 10 |
| 13 |
GB5787-86 |
ŠROUB M6x12 |
1 |
|
BOLT M6 x 12 |
| 14 |
GB823-88 |
ŠROUB M5x16 |
2 |
|
SCREW M5 x 16 |
| 15 |
GB823-88 |
ŠROUB M5x25 |
3 |
|
SCREW M5 x 25 |
| 16 |
GB70-85 |
ŠROUB M8x18 |
3 |
|
SCREW M8 x 18 |
| |
| |

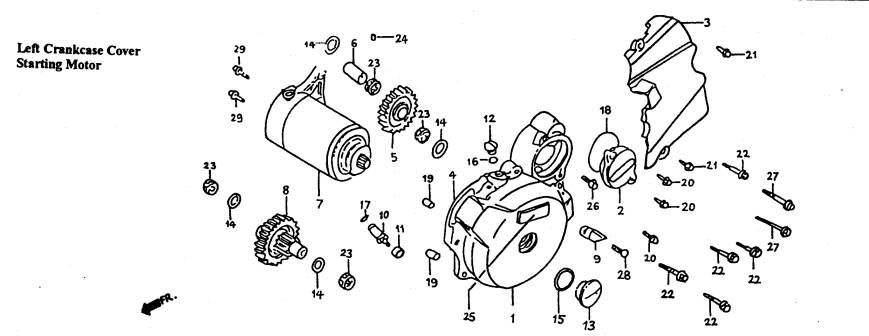

LEVÝ KRYT KLIKOVÉ SKŘÍNĚ, STARTÉR |
|
|
|
| |
| |
LEVÝ KRYT KLIKOVÉ SKŘÍNĚ, STARTÉR |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL157FMJ-1003031 |
KRYT KLIKOVÉ SKŘÍNĚ LEVÝ |
1 |
|
COVER L CRANK CASE |
| 2 |
JL157FMJ-1003023 |
KRYT PŘEVODŮ STARTÉRU |
1 |
|
COVER REDUCTION GEAR |
| 3 |
JL157FMJ-1003016 |
KRYT KLIKOVÉ SKŘÍNĚ LEVÝ ZADNÍ |
1 |
|
COVER L REAL CRANK CASE |
| 4 |
JL157FMJ-1003029 |
ÚSTROJÍ KLIKOVÉ SKŘÍNĚ |
1 |
|
GADKET LEFT CRANK CASE |
| 5 |
JL157FMJ-3708011 |
PŘEVODOVÉ KOLO STARTÉRU |
1 |
|
GEAR REDUCTION |
| 6 |
JL157FMJ-3708017 |
HŘÍDEL PŘEVODOVÉHO KOLA STARTÉRU |
1 |
|
SHAFT REDUCTION GEAR |
| 7 |
JL157FMJ-3708010 |
MOTOR STARTÉRU |
1 |
|
MOTOR ASSY STARTER |
| 8 |
JL157FMJ-3708013 |
HŘÍDEL STARTÉRU |
1 |
|
SHAFT STARTER GEAR |
| 9 |
JL157FMJ-3708016 |
|
|
|
MOTOR ASSY STARTER |
| 10 |
JL157FMJ-3708060 |
HŘÍDEL SPÍNAČE NEUTRÁLU |
1 |
|
SHAFT NEVTRAL SWITCH |
| 11 |
JL157FMJ-3708023 |
DISTANČNÍ KROUŽEK SPÍNAČE NEUTRÁLU |
1 |
|
SPACER NEVTRAL SWITCH |
| 12 |
JL157FMJ-1003032 |
ČEPIČKA |
1 |
|
CAP.A.C. |
| 13 |
JL157FMJ-1003024 |
VÍČKO 30 |
1 |
|
CAP 30 |
| 14 |
JL157FMJ-3708014 |
PODLOŽKA 10,5 |
4 |
|
WASHER 10,5 |
| 15 |
JL157FMJ-1003025 |
O-KROUŽEK 27,4x2,4 |
1 |
|
O-RING 27,4 x 2,4 |
| 16 |
JL157FMJ-1003033 |
O-KROUŽEK 13,8x2.5 |
1 |
|
O-RING 13,8 x 2,5 |
| 17 |
JL157FMJ-3708022 |
O-KROUŽEK 7x1,7 |
1 |
|
O-RING 7 x 1,7 |
| 18 |
JL157FMJ-1003022 |
O-KROUŽEK 63x3 |
1 |
|
O-RING 63 x 3 |
| 19 |
JL157FMJ-1003015 |
KOLÍK 10x14 |
2 |
|
PINA DOWER 10 x 14 |
| 20 |
JL157FMJ-1003035 |
ŠROUB M6x20 |
3 |
|
BOLT FLANGE M6 x 20 |
| 21 |
JL157FMJ-1003036 |
ŠROUB M6x28 |
2 |
|
BOLT FLANGE M6 x 28 |
| 22 |
JL157FMJ-1003034 |
ŠROUB M6x40 |
5 |
|
BOLT FLANGE M6 x 40 |
| 23 |
JL157FMJ-3708030 |
JEHLOVÉ LOŽISKO 10x10 |
4 |
|
NEEDLE BEARING 10 x 10 |
| 24 |
JL157FMJ-3708012 |
KOLÍK 3x5 |
1 |
|
KNOCK DIN 3 x 5 |
| 25 |
|
|
|
|
|
| 26 |
GB822-88 |
ŠROUB M6x25 |
1 |
|
BOLT FLANGE M6 x 25 |
| 27 |
JL157FMJ-1003037 |
ŠROUB M6x50 |
2 |
|
BOLT FLANGE M6 x 50 |
| 28 |
GB5787-86 |
ŠROUB M6x12 |
1 |
|
BOLT FLANGE M6 x 12 |
| 29 |
JL157FMJ-1003036 |
ŠROUB M6x28 |
2 |
|
BOLT FLANGE M6 x 28 |
| |
| |
KLIKOVÁ SKŘÍŇ |
|
|
|
| |
| |
KLIKOVÁ SKŘÍŇ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL162FMJ-8-1 |
KLIKOVÁ SKŘÍŇ - PRAVÁ ČÁST |
1 |
|
CRANK R. CASE ASSY |
| 2 |
JL162FMJ-8-3 |
TĚSNĚNÍ KLIKOVÉ SKŘÍNĚ |
1 |
|
GASKET CRANK CASE |
| 3 |
JL162FMJ-8-2 |
KLIKOVÁ SKŘÍŇ - LEVÁ ČÁST |
1 |
|
CRANK L. CASE ASSY |
| 4 |
JL157FMJ-1010013 |
SEŘIZOVACÍ ŠROUB |
1 |
|
HOLE CAP TAPPET ADJUSTING |
| 5 |
JL157FMJ-1003020-2 |
DRŽÁK |
1 |
|
HOLDER PUSH PLUG |
| 6 |
JL157FMJ-1003020-1 |
LOŽISKO |
1 |
|
BEARING PUSH PLUG |
| 7 |
JL157FMJ-1003020-4 |
PRUŽINA |
1 |
|
SPRING BEARING PUSH |
| 8 |
JL157FMJ-1010010 |
SÍTO OLEJOVÉHO FILTRU |
1 |
|
OIL FILTER SCREEN |
| 9 |
JL157FMJ-1010011 |
PRUŽINA SÍTA OLEJOVÉHO FILTRU |
1 |
|
SPG OIL FILTER SCREEN |
| 11 |
JL157FMJ-1003018 |
DRŽÁK BOVDENU SPOJKY |
1 |
|
HOLDER CLUTCH WIRE |
| 12 |
GB822-88 |
ŠROUB M6x95 |
1 |
|
SCREW M6 x 95 |
| 13 |
JL157FMJ-1003027 |
ZÁVRTNÝ ŠROUB M8x122 |
2 |
|
CYLINDER STUD M8 x 122 |
| 14 |
JL157FMJ-1003018 |
ZÁVRTNÝ ŠROUB M8x130 |
2 |
|
CYLINDER STUD M8 x 130 |
| 15 |
JL157FMJ-1003038 |
ŠROUB M6x55 |
1 |
|
BOLT FLANGE M6 x 55 |
| 16 |
|
PODLOŽKA 6 |
1 |
|
WASHER 6 |
| 17 |
JL157FMJ-1003040 |
GUFERO 14x28x7 |
1 |
|
OIL SEAL 14 x 28 x 7 |
| 18 |
JL157FMJ-1010012 |
O-KROUŽEK 35x3 |
1 |
|
O-RING 35 x 3 |
| 19 |
JL157FMJ-1003020-3 |
O-KROUŽEK 13x2,8 |
1 |
|
O-RING 13 x 2,8 |
| 20 |
GB5789-86 |
ŠROUB M12x15 |
1 |
|
BOLT M12 x 15 |
| 21 |
GB822-88 |
ŠROUB M6x50 |
9 |
|
SCREW M6 x 50 |
| 22 |
JL157FMJ-1003039 |
PODLOŽKA 12 |
1 |
|
WASHER 12 |
| 23 |
JL157FMJ-1003015 |
KOLÍK 10x15 |
6 |
|
PIM DOWEL 10 x 14 |
| 25 |
GB822-88 |
ŠROUB M6x25 |
1 |
|
BOLT FLANGE M6 x 25 |
| 26 |
JL157FMJ-1003030 |
GUFERO 34x50x7 |
1 |
|
OIL SEAL 34 x 50 x 7 |
| |
| |

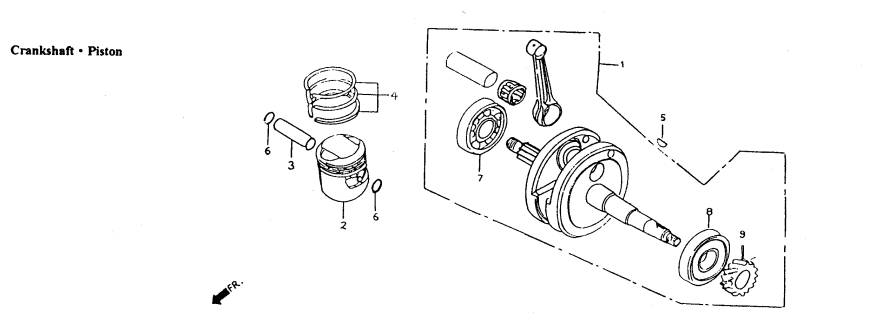

KLIKOVÝ HŘÍDEL, PÍST |
|
|
|
| |
| |
KLIKOVÝ HŘÍDEL, PÍST |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL162FMJ.9 |
KLIKOVÝ HŘÍDEL KOMPLETNÍ |
1 |
|
CRANK SHAFT COMP |
| 2 |
JL162FMJ.7-1 |
PÍST |
1 |
|
PISTON |
| 3 |
JL162FMJ.7-4 |
PÍSTNÍ ČEP |
1 |
|
PIN PISTON |
| 4 |
JL162FMJ.7-2 |
PÍSTNÍ KROUŽEK |
1 |
|
FIRST DISTON RING |
| 4 |
JL162FMJ.7-3 |
PÍSTNÍ KROUŽEK |
1 |
|
SECOND PISTON RING |
| 4 |
JL162FMJ.7-1 |
STÍRACÍ KROUŽEK |
1 |
|
PISTON OILRING |
| 5 |
JL157FMJ-1005017 |
WOODRUFFOVO PERO |
1 |
|
WOOD RUFF KEY |
| 6 |
JL157FMJ-1004017 |
KROUŽEK |
2 |
|
RING |
| 7 |
GB125-1005018 |
LOŽISKO 328 |
1 |
|
BEARING 328 |
| 8 |
GB125-1005018 |
LOŽISKO 60328 |
1 |
|
BEARING 60328 |
| 9 |
JL157FMJ-1005016 |
OZUBENÉ KOLO |
1 |
|
GEAR TIMING DRIVE |
| |
| |

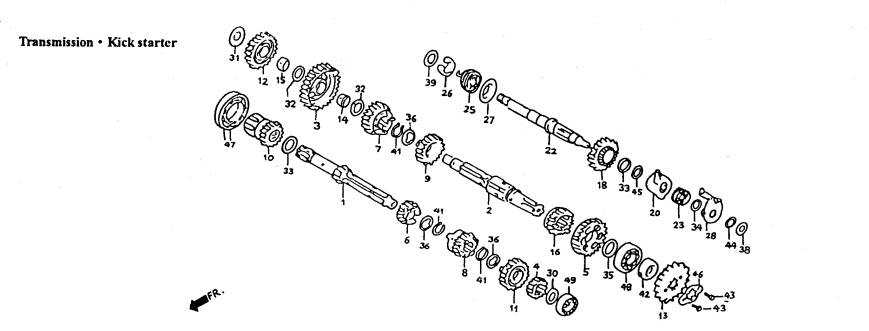

PŘEVODOVKA, NAŠLAPOVÁNÍ |
|
|
|
| |
| |
PŘEVODOVKA, NAŠLAPOVÁNÍ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL157FMJ-1701011 |
HLAVNÍ HŘÍDEL |
1 |
|
SHIFT MAINSHAFT |
| 2 |
JL162FMJ.11-12 |
PŘEDLOHOVÝ HŘÍDEL |
1 |
|
SHIFT COUNTER SHAFT |
| 3 |
JL157FMJ-1702017 |
OZUBENÉ KOLO C-1 |
1 |
|
GEAR C-1 |
| 4 |
JL162FMJ.12-1 |
OZUBENÉ KOLO M-2 |
1 |
|
CEAR M-2 |
| 5 |
JL162FMJ.11-5 |
OZUBENÉ KOLO C-2 |
1 |
|
CEAR C-2 |
| 6 |
JL162FMJ.12-4 |
OZUBENÉ KOLO M-3 |
1 |
|
CEAR M-3 |
| 7 |
JL162FMJ.11-2 |
OZUBENÉ KOLO C-3 |
1 |
|
CEAR C-3 |
| 8 |
JL162FMJ.12-3 |
OZUBENÉ KOLO M-4 |
1 |
|
CEAR M-4 |
| 9 |
JL162FMJ.11-3 |
OZUBENÉ KOLO C-4 |
1 |
|
CEAR C-4 |
| 10 |
JL157FMJ-1701020 |
OZUBENÉ KOLO KOMPLETNÍ |
1 |
|
STARIER GEAR COMP |
| 11 |
JL162FMJ.12-20 |
OZUBENÉ KOLO M-5 |
1 |
|
GEAR M-5 |
| 12 |
JL157FMJ-1702014 |
VLOŽENÉ OZUBENÉ KOLO |
1 |
|
IDLE GEAR |
| 13 |
JL157FMJ-1702023 |
HLAVNÍ ŘETĚZOVÉ KOLO |
1 |
|
MAIN SPROCKET |
| 14 |
JL157FMJ-1702016 |
KROUŽEK |
1 |
|
COLLAR |
| 15 |
JL157FMJ-1702013 |
KROUŽEK ŘETĚZOVÉHO KOLA |
1 |
|
IDLE GEAR COLLAR |
| 16 |
JL162FMJ.11-4 |
OZUBENÉ KOLO C-5 |
1 |
|
GEAR C-5 |
| 18 |
CG125-1705027 |
OZUBENÉ KOLO NAŠLAPOVÁNÍ |
1 |
|
STARTER KICK PINION |
| 20 |
CG125-1705025 |
ROHATKA |
1 |
|
RATCHER |
| 21 |
CG125-1705021 |
HŘÍDEL NAŠLAPOVÁNÍ |
1 |
|
STARTER KICK SPINDLE |
| 22 |
CG125-1705020 |
HŘÍDEL NAŠLAPOVÁNÍ |
1 |
|
KICK SHAFT ASSY |
| 23 |
CG125-1705024 |
PRUŽINA ROHATKY |
1 |
|
STARTERKICK RACKET SPRING |
| 25 |
CG125-1705029 |
PRUŽINA NAŠLAPOVÁNÍ |
1 |
|
STARTER KICK SPRING |
| 26 |
CG125-1705031 |
OBJÍMKA |
1 |
|
COLLAR |
| 27 |
CG125-1705028 |
ZAJIŠŤOVACÍ PRUŽINA NAŠLAPOVÁNÍ |
1 |
|
STARTER SPRING RETAINER |
| 28 |
CG125-1705030 |
VODÍCÍ TALÍŘ OZUBENÉHO KOLA NAŠLAPOVÁNÍ |
1 |
|
RATCHET GUIDE PLATE COMP |
| 30 |
JL157FMJ-1702012 |
PODLOŽKA 15 |
1 |
|
THRUST WASHER 15 |
| 31 |
JL157FMJ-1702012 |
PODLOŽKA 15 |
1 |
|
THRUST WASHER 15 |
| 32 |
JL157FMJ-1702015 |
PODLOŽKA 16.5 |
2 |
|
THRUST WASHER 16,5 |
| 33 |
JL157FMJ-1701018 |
PODLOŽKA 20 |
2 |
|
THRUST WASHER 20 |
| 34 |
CG125-1701018 |
PODLOŽKA 16 |
1 |
|
THRUST WASHER 16 |
| 35 |
JL157FMJ-1702024 |
PODLOŽKA 20 |
1 |
|
THRUST WASHER 20 |
| 36 |
JL157FMJ-1701015 |
VNITŘNÍ PRUŽNÁ PODLOŽKA |
3 |
|
INNER SPRING WASHER |
| |
| |
PŘEVODOVKA, NAŠLAPOVÁNÍ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 38 |
CG125-1705022 |
PODLOŽKA 12 |
1 |
|
THRUST WASHER 12 |
| 39 |
CG125-1701018 |
PODLOŽKA 16 |
1 |
|
THRUST WASHER 16 |
| 41 |
GB894.1-86 |
KROUŽEK 20 |
3 |
|
RING 20 |
| 42 |
JL157FMJ-1702010 |
GUFERO 20x34x7 |
1 |
|
OIL SEAL 20 x 34 x 7 |
| 43 |
GB5781-86 |
ŠROUB M6x10 |
2 |
|
HEX BOLT M6 x 10 |
| 44 |
GB894.1-86 |
KROUŽEK 16 |
1 |
|
RING 16 |
| 45 |
GB894.1-86 |
KROUŽEK 20 |
1 |
|
RING 20 |
| 46 |
JL157FMJ-1702025 |
ZAJIŠŤOVACÍ PODLOŽKA B |
1 |
|
FIXING PLATE B |
| 47 |
GB276-89 |
RADIÁLNÍ KULIČKOVÉ LOŽISKO 106 |
1 |
|
RADLAL BALL BEARING 106 |
| 48 |
GB278-89 |
RADIÁLNÍ KULIČKOVÉ LOŽISKO 60204 |
1 |
|
RADLAL BALL BEARING 60204 |
| 49 |
GB276-89 |
RADIÁLNÍ KULIČKOVÉ LOŽISKO 202 |
1 |
|
RADIAL BALL BEARING 202 |
| 50 |
CG125-1705010 |
NAŠLAPOVACÍ PÁKA |
1 |
|
KICK CRANK ASSY |
| 51 |
GB290-89 |
VALIVÉ LOŽISKO HK 15x21x12 |
1 |
|
ROLLER BEARING HK 15x21x12 |
| |
| |
MECHANISMUS ŘAZENÍ |
|
|
|
| |
| |
MECHANISMUS ŘAZENÍ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL157FMJ-1706011 |
VIDLICE ŘAZENÍ PRAVÁ |
1 |
|
GEAR R. SHIFT FORK |
| 2 |
JL157FMJ-1706012 |
VIDLICE ŘAZENÍ STŘEDNÍ |
1 |
|
GEAR CENTER FORK |
| 3 |
JL162FMJ.10-2 |
TYČ ŘAZENÍ |
1 |
|
GEAR SHIFT SHAFT |
| 4 |
JL162FMJ.4.1-2 |
VÁLEC ŘAZENÍ |
1 |
|
GEAR SHIFT DRUM |
| 5 |
JL162FMJ.4.1-1 |
EXCENTR ŘAZENÍ |
1 |
|
GEAR SHIFT CAM |
| 6 |
JL162FMJ.4.2-1 |
DRŽÁK VÁLCE ŘAZENÍ |
1 |
|
SHIFT DRUM COMP |
| 7 |
JL162FMJ.4.2-1 |
PRUŽINA VÁLCE ŘAZENÍ |
1 |
|
SHIFT DRUM SPRING |
| 8 |
CG125-1703020 |
HŘÍDEL ŘAZENÍ |
1 |
|
GEAR SHIFT SPINDLE COMP |
| 9 |
CG125-1703024 |
VIDLICE ZASOUVACÍ |
1 |
|
GEAR SHIFT PLATE |
| 10 |
CG125-1703025 |
PRUŽINA ZASOUVACÍ VIDLICE |
1 |
|
GEAR SHIFT PLATE SPRING |
| 11 |
CG125-1703019 |
VRATNÁ PRUŽINA HŘÍDELE ŘAZENÍ |
1 |
|
GEAR SHIFT RETURN SPRING |
| 12 |
JL157FMJ-1704011 |
SPÍNAČ INDIKACE NEUTRÁLU |
1 |
|
NEUTRAL SWITCH ROTOR |
| 13 |
CG125-1703018 |
PODLOŽKA 14 |
2 |
|
THRUST WASHER 14 |
| 14 |
JL162FMJ.4.2-2 |
ŠROUB |
1 |
|
BOLT |
| 15 |
GB5781-86 |
ŠROUB M6x25 |
1 |
|
HEX BOLT M6 x 25 |
| 16 |
GB894.1-86 |
KROUŽEK 12 |
1 |
|
RING 12 |
| 17 |
GB894.1-86 |
KROUŽEK 14 |
1 |
|
RING 14 |
| 18 |
JL157FMJ-1704013 |
VÁLEČEK 4x10 |
1 |
|
ROLLER 4 x 10 |
| 19 |
JL162FMJ.10.1 |
VIDLICE ŘAZENÍ LEVÁ |
1 |
|
GEAR L. SHIFT FORK |
| 20 |
CG125-1703010 |
ŘADÍCÍ PÁKA |
1 |
|
SHIFT ROD ASSY |
| |
| |

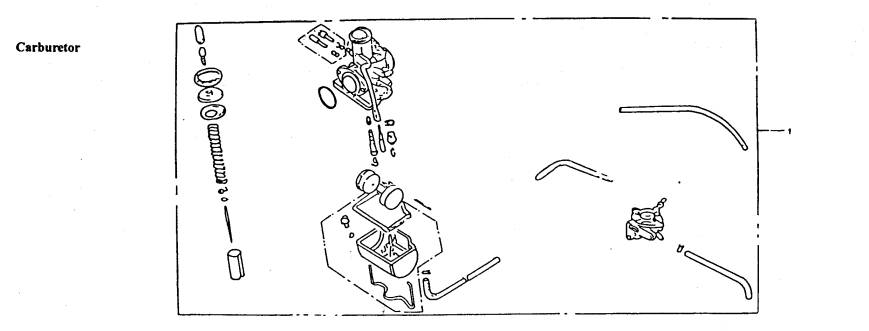

KARBURÁTOR |
|
|
|
| |
| |
KARBURÁTOR |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
SANYCO |
KARBURÁTOR |
1 |
|
CARBURETOR |
| |
| |

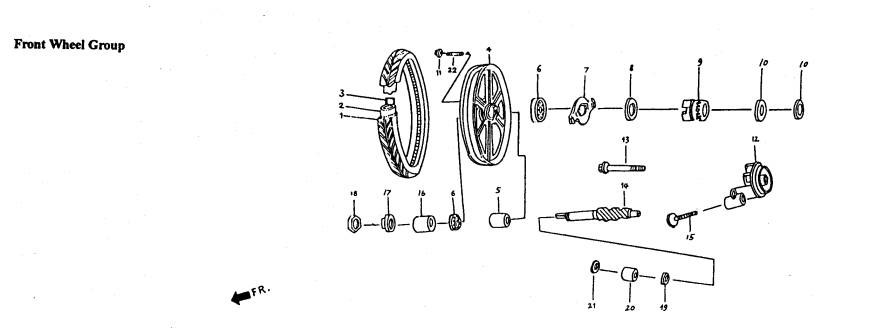

PŘEDNÍ KOLO |
|
|
|
| |
| |
PŘEDNÍ KOLO |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
GB2983-82 |
PNEUMATIKA |
1 |
|
FRONT WHEEL OUTER TIRE |
| 2 |
GB518-74 |
DUŠE |
1 |
|
FRONT WHEET INNER TIRE |
| 3 |
JL150.01-01 |
VLOŽKA |
1 |
|
FRONT WHEEL INNER TIRE BELT |
| 4 |
JL150.01-02 |
RÁFEK |
1 |
|
RIM COMP WHEEL |
| 5 |
JL150.01-06 |
NÁBOJ KOLA - LEVÁ ČÁST |
1 |
|
COLLAR FR WHEEL |
| 6 |
GB279-88 |
LOŽISKO 6301 |
2 |
|
BEARING 6301 |
| 7 |
JL150.01-07 |
PODLOŽKA SPECIÁLNÍ |
1 |
|
MOTOR PLATE |
| 8 |
JL150.01-02 |
GUFERO LEVÉ |
1 |
|
FRONT WHEEL IL. OIL SEAL |
| 9 |
JL150.01-08 |
VELKÉ OZUBENÉ KOLO TACHOMETRU |
1 |
|
BIG GEAR WHEEL LF ODOMETER |
| 10 |
JL150.01-09 |
PODLOŽKA OZUBENÉHO KOLA TACHOMETRU |
2 |
|
WASHE OF BIG GEAR WHEEL |
| 11 |
GB6187-86 |
MATICE M6 |
5 |
|
NUT M6 |
| 12 |
JL150.01.03.01 |
SEDLO OZUBENÉHO KOLA TACHOMETRU |
1 |
|
GEAR WHEEL SEAT |
| 13 |
JL150.01-05 |
OSA PŘEDNÍHO KOLA |
1 |
|
AXLE FR WHEEL |
| 14 |
JL150.01-13 |
MALÉ OZUBENÉ KOLO TACHOMETRU |
1 |
|
SMALL GEAR WHEEL OF ODOMETER |
| 15 |
GB820-85 |
ŠROUB M5x12 |
1 |
|
SCREW TAPPING M5 x 12 |
| 16 |
JL150.01-04 |
NÁBOJ KOLA - PRAVÁ ČÁST |
1 |
|
FRONT WHEEL R. BUSH |
| 17 |
JL150.01.01 |
GUFERO PRAVÉ |
1 |
|
FRONT WHEEL R. OIL SEAL |
| 18 |
GB6187-86 |
MATICE M12x1,25 |
1 |
|
NUT M12 x 1,25 |
| 19 |
JL150.01-10 |
GUFERO MALÉHO OZUB. KOLA TACHOMETRU |
1 |
|
SMALL GEAR WHEEL OIL SEAL |
| 20 |
JL150.01-11 |
POUZDRO MALÉHO OZUB. KOLA TACHOMETRU |
1 |
|
SMALL GEAR WHEEL BUSH |
| 21 |
JL150.01-12 |
PODLOŽKA MALÉHO OZUB. KOLA TACHOMETRU |
1 |
|
SMALL GEAR WHEEL WASHER |
| 22 |
GB901-88 |
ZÁVRTNÝ ŠROUB M6x30 |
5 |
|
STUD M6 x 30 |
| |
| |
PŘEDNÍ BLATNÍK |
|
|
|
| |
| |
PŘEDNÍ BLATNÍK |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.02-01 |
PŘEDNÍ BLATNÍK |
1 |
|
FRONT FENDER |
| 2 |
GB818-85 |
ŠROUB M6x12 |
3 |
|
SCREW TAPPING M6 x 12 |
| 3 |
GB95-85 |
PODLOŽKA 6 |
3 |
|
PLATE WASHER |
| 4 |
JL150.02-04 |
SPOJKA |
1 |
|
CONNECTORS |
| 5 |
JL150.02-03 |
ZÁSTĚRKA |
1 |
|
SKIRT SIDE COVER |
| 6 |
JL150.02-06 |
GUMOVÁ PODLOŽKA |
1 |
|
RUBBER RING |
| |
|
|
|
| |
PŘEDNÍ BRZDA |
|
|
|
| |
| |
PŘEDNÍ BRZDA |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.03-02 |
GUMOVÝ KRYT |
1 |
|
RUBBER COVER |
| 2 |
JL150.03-01 |
BRZDA KOLA KOMPLETNÍ |
1 |
|
BRAKE PLIERS ASSY |
| 3 |
JL150.03-01 |
KOTOUČ |
1 |
|
BRAKE COIL |
| 4 |
GB5789-86 |
ŠROUB M8x25 |
2 |
|
BOLT FLANGE M8 x 25 |
| |
| |
PŘEDNÍ VIDLICE |
|
|
|
| |
| |
PŘEDNÍ VIDLICE |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.04-14 |
KRYTKA |
2 |
|
SHIELD COVER |
| 2 |
JL150.04-02 |
TLUMIČ PRAVÝ |
1 |
|
FRONT R. CUSHION |
| 3 |
JL150.04-01 |
TLUMIČ LEVÝ |
1 |
|
FRONT L. CUSHION |
| 4 |
GB5787-86 |
ŠROUB M8x40 |
4 |
|
BOLT FLANGE |
| 5 |
JL150.04-11 |
HÁK PRAVÝ |
1 |
|
WIRE HOOK R. |
| 6 |
JL150.04-10-01 |
SPODNÍ DESKA ŘÍZENÍ |
1 |
|
LOWER BOARD STEERING POST COMP |
| 7 |
JL150.04-12 |
HÁK LEVÝ |
1 |
|
WIRE HOOK L. |
| 8 |
JL150.04-09 |
PODLOŽKA TYČE ŘÍZENÍ |
1 |
|
STEERING BOTTOM RACE WASHER |
| 9 |
JL150.04-07 |
KUŽEL TYČE ŘÍZENÍ |
1 |
|
STEERING BOTTOM CONE RACE |
| 10 |
JL150.04-08 |
GUMOVÁ PODLOŽKA TYČE ŘÍZENÍ |
1 |
|
STEERING BOTTOM RACE RUBBER WASHER |
| 11 |
JL150.04-06 |
LOŽISKO TYČE ŘÍZENÍ |
2 |
|
STEERING BALL RACE |
| 12 |
JL150.04-05 |
VRCHNÍ KUŽEL TYČE ŘÍZENÍ |
1 |
|
STEERING TOP CONE RACE |
| 13 |
JL150.04-04 |
MATICE TYČE ŘÍZENÍ |
1 |
|
FRONT FORK PRESSING NUT |
| 14 |
JL150.04-13 |
RÁM TACHOMETRU |
1 |
|
ODOMETER SET FRAME |
| 15 |
GB5787-86 |
ŠROUB M6x12 |
2 |
|
BOLT FLANGE M6 x 12 |
| 16 |
JL150.04-03 |
VRCHNÍ DESKA ŘÍZENÍ |
1 |
|
UPPER BOARD |
| 17 |
JL150.04-02 |
PODLOŽKA |
1 |
|
PLATE WASHER |
| 18 |
JL150.04-01 |
VRCHNÍ MATICE |
1 |
|
COVER NUT |
| 19 |
JL150.04-15 |
OCELOVÝ RÁMEČEK |
2 |
|
STEEL BALL FRAME |
| |
| |
ELEKTRICKÁ VÝSTROJ |
|
|
|
| |
| |
ELEKTRICKÁ VÝSTROJ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.05.01.01 |
SVĚTLOMET |
1 |
|
LARGE LIGHT |
| 2 |
GB972-85 |
PODLOŽKA 10 |
3 |
|
PLATE WASHER |
| 3 |
GB5787-86 |
ŠROUB M10x1x45 |
1 |
|
BOLT FLANGE |
| 4 |
JL150.05.01-01 |
SPOJKA |
1 |
|
CONNECTOR |
| 5 |
JL150.05.01-02 |
DRŽÁK |
1 |
|
CONNECTING SEAT ASSY |
| 6 |
JL150.05.01-03 |
HOUKAČKA |
1 |
|
HORN |
| 7 |
GB6177-86 |
MATICE M6 |
2 |
|
NUT M6 |
| 8 |
GB6176-86 |
MATICE M10x1 |
1 |
|
NUT M10 x 1 |
| 9 |
GB59-87 |
PODLOŽKA 10 |
2 |
|
PLATE WASHER |
| 10 |
GB5781-86 |
ŠROUB M10x20 |
1 |
|
BOLT FLANGE M10 x 20 |
| 11 |
JL150.05.05 |
TACHOMETR |
1 |
|
ODOMETER |
| 12 |
JL150.05.03 |
PŘEDNÍ SMĚROVÉ SVĚTLO PRAVÉ |
1 |
|
FRONT DIRECTION LIGHT ® |
| 13 |
GB6170-86 |
MATICE M10 |
2 |
|
NUT M10 |
| 14 |
JL150.05.02-01 |
DRŽÁK PŘEDNÍHO SMĚROVÉHO SVĚTLA |
2 |
|
FRONT TURNING LIGHT FRAME |
| 15 |
JL150.05.02 |
PŘEDNÍ SMĚROVÉ SVĚTLO LEVÉ |
1 |
|
FRONT DIRECTION LIGHT (L) |
| 16 |
GB6187-86 |
MATICE M10 |
2 |
|
NUT M10 |
| 17 |
JL150.05.04 |
ZADNÍ SMĚROVÉ SVĚTLO LEVÉ |
1 |
|
REAR DIRECTION LIGHT (L) |
| 18 |
JL150.05.04 |
ZADNÍ SMĚROVÉ SVĚTLO PRAVÉ |
1 |
|
REAR DIRECTION LIGHT ® |
| 19 |
JL150.05.26.01 |
KONCOVÉ SVĚTLO |
1 |
|
REAR TAIL LIGHT |
| 20 |
JL150.05.13 |
VYSOKOTLAKÝ ZÁSOBNÍK |
1 |
|
HIGH-PRESSURE BAG |
| 21 |
JL150.05.15 |
REGULAČNÍ VENTIL TLAKU |
1 |
|
STABILITY PRESSURE EQUIPMENTS |
| 22 |
GB5786-86 |
ŠROUB M6x38 |
2 |
|
BOLT FLANGE M6 x 38 |
| 23 |
GB6177-86 |
MATICE M5 |
3 |
|
NUT M5 |
| 24 |
GB6177-86 |
MATICE M6 |
2 |
|
NUT M6 |
| 25 |
GB96-85 |
PODLOŽKA 6 |
2 |
|
PLATE WASHER 6 |
| 26 |
JL150.05.26-01 |
BLATNÍK ZADNÍ |
1 |
|
REAL FENDER INNER |
| 27 |
JL150.05.26-02 |
DRŽÁK REGISTRAČNÍ ZNAČKY |
1 |
|
LICENSE FRAME |
| 28 |
GB5787-86 |
ŠROUB M6x12 |
2 |
|
BOLT FLANGE M6 x 12 |
| 29 |
GB6171-86 |
MATICE M6 |
4 |
|
NUT M6 |
| 30 |
GB93-87 |
PODLOŽKA |
2 |
|
PLATE WASHER |
| 31 |
GB96-85 |
PODLOŽKA |
2 |
|
PLATE WASHER |
| 32 |
JL150.05.17 |
ZAPALOVACÍ CÍVKA |
1 |
|
IGNITOR |
|
|
| |
ELEKTRICKÁ VÝSTROJ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 33 |
JL150.05.16-01 |
KONTAKT POJISTKY (A) |
1 |
|
FUSE SEAT (A) |
| 34 |
JL150.05.16-03 |
DRŽÁK CÍVKY |
1 |
|
IGNITOR SEAT |
| 35 |
JL150.05.16 |
POJISTKA |
1 |
|
FUSE |
| 36 |
JL150.05.16-04 |
OBJÍMKA POJISTKY |
1 |
|
CASE FUSE |
| 37 |
JL150.05.16-02 |
KONTAKT POJISTKY (B) |
1 |
|
FUSE SEAT (B) |
| 38 |
GB 818-85 |
ŠROUB M5x30 |
1 |
|
SCREW TAPPING M5 x 30 |
| 39 |
GB 818-85 |
ŠROUB M5x45 |
1 |
|
SCREW TAPPING M5 x 45 |
| 40 |
JL150.05.20 |
KOMBINOVANÝ VYPÍNAČ LEVÝ |
1 |
|
LEFT HANDLE CONBINATION SWITCH |
| 41 |
JL150.05.08-02 |
RÁM ZÁMKU |
1 |
|
ELECTRIC DOOR LOCK FRAME |
| 42 |
JL150.05.10 |
SPÍNAČ BRZDOVÉHO SVĚTLA ZADNÍ |
1 |
|
REAR BRAKE SWITCH |
| 43 |
JL150.05.10-01 |
MATICE PLASTOVÁ |
1 |
|
PLASTIC NUT |
| 44 |
JL150.05.11 |
SPÍNAČ BRZDOVÉHO SVĚTLA PŘEDNÍ |
1 |
|
FRONT BRAKE SWITCH |
| 45 |
JL150.05.22 |
KOMBINOVANÝ VYPÍNAČ PRAVÝ |
1 |
|
RIGHT HANDLE XOMBINATION SWITCH |
| 46 |
GB5787-86 |
ŠROUB M8x30 |
2 |
|
BOLT FLANGE M8 x 30 |
| 47 |
GB6177-86 |
MATICE M8 |
2 |
|
NUT M8 |
| 48 |
GB5780-86 |
ŠROUB M8x20 |
2 |
|
BOLT FLANGE M8 x 20 |
| 49 |
JL150.05.21 |
SMĚROVÉ SVĚTLO |
1 |
|
FLASH LAMP |
| 50 |
JL150.05.08.01 |
ELEKTRICKÝ ZÁMEK |
1 |
|
ELECTRIC DOOR LOCK |
| 51 |
GB 818-85 |
ŠROUB M5x25 |
1 |
|
SCREW TAPPING M5 x 25 |
| 52 |
GB 818-85 |
ŠROUB M5x16 |
1 |
|
SCREW TAPPING M5 x 16 |
| 53 |
GB5787-86 |
ŠROUB M5x10 |
2 |
|
BOLT FLANGE M5 x 10 |
| 54 |
JL150.05.14-01 |
DRŽÁK RELÉ |
1 |
|
RELAY SET SEAT |
| 55 |
JL150.05.14 |
RELÉ |
1 |
|
RELAY |
| 56 |
JL150.05.21-01 |
DRŽÁK SMĚROVÉHO SVĚTLA |
1 |
|
FLASH SET SEAT |
| 57 |
JL150.05.19 |
ZÁMEK |
1 |
|
HELMET LOCK |
| |
| |

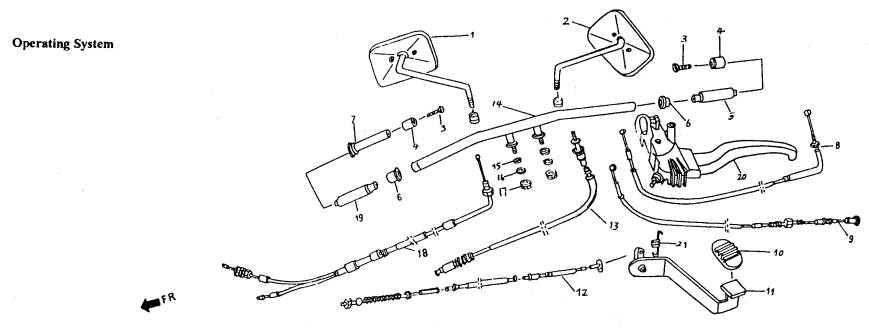

ŘIDÍTKA |
|
|
|
| |
| |
ŘIDÍTKA |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.06.03 |
ZPĚTNÉ ZRCÁTKO PRAVÉ |
1 |
|
REAR MIRROR R. GROUP |
| 2 |
JL150.06.12 |
ZPĚTNÉ ZRCÁTKO LEVÉ |
1 |
|
REAR MIRROT I. GROUP |
| 3 |
GB820-85 |
ŠROUB M5x25 |
2 |
|
BOLT FLANGE M5 x 25 |
| 4 |
JL150.06-01 |
VYMEZOVACÍ VÁLEČEK |
2 |
|
LIMITING COVER |
| 5 |
JL150.06.09-01 |
PLASTOVÝ KRYT |
1 |
|
PLASTIC COVER |
| 6 |
JL150.06.01-01 |
BOČNÍ KRYTKA |
2 |
|
BODY SIDE COVER |
| 7 |
JL150.06.01-02 |
OTÁČIVÉ POUZDRO PLYNU |
1 |
|
THROTTLE TURNING COVER |
| 8 |
JL150.06.06 |
KABEL OVLÁDÁNÍ ZÁMKU |
1 |
|
WINDPROOF DOOR CABLE COMP |
| 9 |
JL150.06.07 |
LANOVOD SPOJKY |
1 |
|
CLLITCH CARRIER CABLE COMP |
| 10 |
JL150.06.10-07 |
GUMOVÝ KRYT PEDÁLU |
1 |
|
PEDAL RUBBER COVER |
| 11 |
JL150.06.10 |
BRZDOVÝ PEDÁL |
1 |
|
REAR BRAKE PEDAL COMP |
| 12 |
JL150.06.11 |
LANOVOD ZADNÍ BRZDY |
1 |
|
REAR BRAKE CABLE COMP |
| 13 |
JL150.06.05 |
NÁHON TACHOMETRU |
1 |
|
ODOMETER WIRE COMP |
| 14 |
JL150.06.04 |
ŘIDÍTKA |
1 |
|
STEERING HANDLE COMP |
| 15 |
JL150.06-02 |
GUMOVÁ PODLOŽKA |
2 |
|
RUBBER PLATE WASHER |
| 16 |
JL150.06-03 |
PODLOŽKA |
2 |
|
PLATE WAHER |
| 17 |
GB6187-86 |
MATICE M12x1,25 |
2 |
|
NUT M12 x 1,25 |
| 18 |
JL150.06.02 |
LANOVOD PLYNU |
1 |
|
THROTTLE CABLE COMP |
| 19 |
JL150.06.01-03 |
PLASTOVÝ KRYT |
1 |
|
PLASTIC COVER |
| 20 |
JL150.06.08 |
OVLÁDACÍ PÁČKA SPOJKY |
1 |
|
CLLITCH CARRIER ROD COMP |
| 21 |
JL150.06-04 |
PRUŽINA BRZDOVÉHO PEDÁLU |
1 |
|
BRAKE PEDAL SPRING |
| |
| |

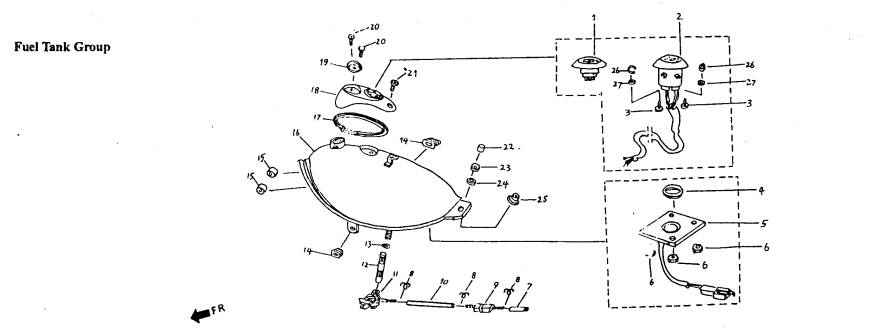

PALIVOVÁ NÁDRŽ |
|
|
|
| |
| |
PALIVOVÁ NÁDRŽ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.07-06 |
UZÁVĚR PALIVOVÉ NÁDRŽE |
1 |
|
FUEL TANK COVER ASSY |
| 2 |
JL150.07-05 |
PALIVOMĚR |
1 |
|
FUEL METER ASSY |
| 3 |
GB819-85 |
ŠROUB M6x12 |
3 |
|
SCREW TAPPING M6 x 12 |
| 4 |
JL150.07-06 |
TĚSNÍCÍ KROUŽEK |
1 |
|
SEAL RING |
| 5 |
JL150.07-07 |
DRŽÁK PALIVOMĚRU SPODNÍ |
1 |
|
FUEL SENSOR COMP |
| 6 |
GB6187-86 |
MATICE M6 |
4 |
|
NUT M6 |
| 7 |
JL150.07-03 |
HADIČKA MAGNETICKÉHO ČISTIČE (B) |
1 |
|
MAGNETIC CLEANER LEATHER PIPE (B) |
| 8 |
JL150.07-04 |
PÁSKA |
3 |
|
CABLE CLIP |
| 9 |
JL150.07-05 |
MAGNETICKÝ ČISTIČ |
1 |
|
MAGNETIC CLEANER |
| 10 |
JL150.07-08 |
HADIČKA MAGNETICKÉHO ČISTIČE (B) |
1 |
|
MAGNETIC CLEANER LEATHER PIPE (A) |
| 11 |
JL150.07-09 |
KOHOUT PŘÍVODU PALIVA |
1 |
|
FUEL SWITCH COMP |
| 12 |
JL150.07-09-01 |
FILTR |
1 |
|
FILTER NET |
| 13 |
JL150.07-09-02 |
TĚSNÍCÍ KROUŽEK |
1 |
|
SEAL RING |
| 14 |
JL150.07-10 |
GUMOVÉ SEDLO |
2 |
|
RUBBER PLATE |
| 15 |
JL150.07-11 |
PODPĚRY PALIVOVÉ NÁDRŽE |
2 |
|
FUEL TANK SUSTAINING POST |
| 16 |
JL150.07-01 |
PALIVOVÁ NÁDRŽ |
1 |
|
FUEL TANK BODY COMP |
| 17 |
JL150.07-14 |
PODLOŽKA DRŽÁKU PALIVOMĚRU |
1 |
|
FUEL METER SEAT WASHER |
| 18 |
JL150.07-13 |
DRŽÁK PALIVOMĚRU |
1 |
|
FUEL METER SEAT |
| 19 |
JL150.07-12 |
TĚSNĚNÍ UZÁVĚRU PALIVOVÉ NÁDRŽE |
1 |
|
FUEL TANK COVER SEAT WASHER |
| 20 |
GB820-85 |
ŠROUB M8x18 |
2 |
|
SCREW TAPPING M5 x 18 |
| 21 |
GB818-85 |
ŠROUB M6x12 |
1 |
|
SCREW TAPPING M6 x 12 |
| 22 |
JL150.07-17 |
KRYT MATICE |
1 |
|
NUT SHIELD COVER |
| 23 |
GB6187-86 |
MATICE M8 |
1 |
|
NUT M8 |
| 24 |
JL150.07-18 |
PODLOŽKA |
1 |
|
FUEL TANK PLATE WASHER |
| 25 |
JL150.07-02 |
GUMOVÁ PODLOŽKA |
1 |
|
RUBBER WASHER |
| 26 |
GB859-87 |
PODLOŽKA 4 |
3 |
|
PLATE WASHER 4 |
| 27 |
GB848-85 |
PODLOŽKA 4 |
3 |
|
PLATE WASHER 4 |
| |
| |
RÁM |
|
|
|
| |
| |
RÁM |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.08.02 |
RÁM |
1 |
|
BODY COMP FRAME |
| 2 |
JL150.08.02-78 |
GUMOVÁ PODLOŽKA |
6 |
|
BODY SIDE RUBBER STAND |
| 3 |
JL150.08.02-76 |
SEDLO GUMOVÉ PODLOŽKY |
2 |
|
SEAT RUBBER STAND |
| 4 |
JL150.08.02-77 |
GUMOVÁ PŘÍCHYTKA VZDUCHOVÉHO FILTRU |
1 |
|
AIR CLEANER RUBBER STAND |
| 5 |
JL150.08.02-01 |
HLAVNÍ STOJAN |
1 |
|
DOUBLE-STAND COMP |
| 6 |
JL150.08.02-02 |
PRUŽINA HLAVNÍHO STOJANU |
1 |
|
DOUBLE-STAND SPRING |
| 7 |
JL150.08.02-03 |
DRŽÁK PRUŽINY |
1 |
|
SPRING HOOK |
| 8 |
JL150.08.02-04 |
PODLOŽKA |
1 |
|
DOUBLE-STAND WASHER |
| 9 |
GB91-86 |
ZÁVLAČKA 3x28 |
1 |
|
LOCK 3 x 28 |
| 10 |
JL150.08.02-05 |
ČEP HLAVNÍHO STOJANU |
1 |
|
DOUBLE-STAND AXLE |
| 11 |
JL150.08.02-06 |
GUMOVÁ PODLOŽKA |
1 |
|
DOUBLE-STAND RUBBER WASHER |
| 12 |
JL150.08.01-01 |
BOČNÍ STOJAN |
1 |
|
SINGLE-STAND |
| 13 |
JL150.08.01-02 |
ČEP BOČNÍHO STOJANU |
1 |
|
SINGLE-STAND BOLT FLANGE |
| 14 |
JL150.08.01-03 |
POJISTKA ČEPU BOČNÍHO STOJANU |
1 |
|
SINGLE-STAND AXLE CLIP |
| 15 |
JL150.08.01-04 |
PRUŽINA BOČNÍHO STOJANU |
1 |
|
SINGLE-STAND SPRING |
| |
| |

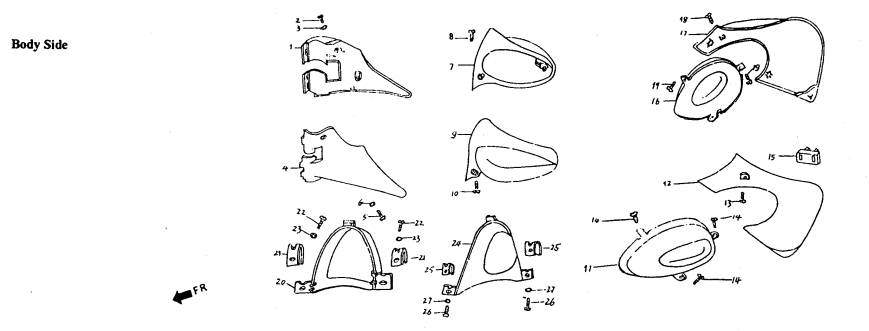

KAPOTÁŽ |
|
|
|
| |
| |
KAPOTÁŽ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.09.01-01 |
PŘEDNÍ KRYT PRAVÝ |
1 |
|
FRONT BODY SIDE (R) |
| 2 |
GB823-88 |
ŠROUB SAMOŘEZNÝ |
1 |
|
SCREW TAPPING |
| 3 |
GB95-85 |
PODLOŽKA |
1 |
|
PLATE WASHER |
| 4 |
JL150.09.02-01 |
PŘEDNÍ KRYT LEVÝ |
1 |
|
FRONT BODY SIDE (L) |
| 5 |
GB823-88 |
ŠROUB SAMOŘEZNÝ |
1 |
|
SCREW TAPPING |
| 6 |
GB95-85 |
PODLOŽKA |
1 |
|
PLATE WASHER |
| 7 |
JL150.09.03-01 |
LUXUSNÍ PŘEDNÍ KRYT PRAVÝ |
1 |
|
FRONT BODY SIDE LUXURIOUS COVER ® |
| 8 |
GB818-85 |
ŠROUB SAMOŘEZNÝ |
1 |
|
SCREW TAPPING |
| 9 |
JL150.09.04-01 |
LUXUSNÍ PŘEDNÍ KRYT LEVÝ |
1 |
|
FRONT BODY SIDE LUXURIOUS COVER (L) |
| 10 |
GB818-85 |
ŠROUB SAMOŘEZNÝ |
1 |
|
SCREW TAPPING |
| 11 |
JL150.09.05-01 |
LUXUSNÍ STŘEDNÍ KRYT LEVÝ |
1 |
|
MIDDLE BODY SIDE LUXURIOUS COVER
(L) |
| 12 |
JL150.09.05-02 |
STŘEDNÍ KRYT LEVÝ |
1 |
|
MIDDLE BODY SIDE (L) |
| 13 |
GB820-85 |
ŠROUB SAMOŘEZNÝ |
1 |
|
SCREW TAPPING |
| 14 |
GB845-85 |
ŠROUB ST4,2x12-C-H |
3 |
|
SCREW TAPPING ST 4,2 x 12-C-H |
| 15 |
JL150.09.05-03 |
GUMOVÝ KRYT |
1 |
|
RUBBER COVER |
| 16 |
JL150.09.06-01 |
LUXUSNÍ STŘEDNÍ KRYT PRAVÝ |
1 |
|
MIDDLE BODY SIDE LUXURIOUS COVER ® |
| 17 |
JL150.09.06-02 |
STŘEDNÍ KRYT PRAVÝ |
1 |
|
MIDDLE BODY SIDE ® |
| 18 |
GB820-85 |
ŠROUB SAMOŘEZNÝ |
1 |
|
SCREW TAPPING M6 x 14 |
| 19 |
GB845-85 |
ŠROUB ST4,2x12-C-H |
3 |
|
SCREW TAPPING ST 4,2 x 12-C-H |
| 20 |
JL150.09.08-01 |
ZADNÍ KRYT PRAVÝ |
1 |
|
REAR CUSHION COVER ® |
| 21 |
JL150.09.07-02 |
PŘÍCHYTKA |
2 |
|
NUT SPRING |
| 22 |
GB818-85 |
ŠROUB SAMOŘEZNÝ |
2 |
|
SCREW TAPPING M5 x 16 |
| 23 |
GB848-85 |
PODLOŽKA 5 |
2 |
|
PLATE WASHER 5 |
| 24 |
JL150.09.07-01 |
ZADNÍ KRYT LEVÝ |
1 |
|
REAR CUSHION COVER (L) |
| 25 |
JL150.09.07-02 |
PŘÍCHYTKA |
2 |
|
NUT SPRING |
| 26 |
GB818-85 |
ŠROUB SAMOŘEZNÝ |
2 |
|
SCREW TAPPING M5 x 16 |
| 27 |
GB848-85 |
PODLOŽKA 5 |
2 |
|
PLATE WASHER 5 |
| |
| |
VZDUCHOVÝ FILTR |
|
|
|
| |
| |
VZDUCHOVÝ FILTR |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.10-10 |
KRYT VZDUCHOVÉHO FILTRU |
1 |
|
AIR CLEANER COVE COMP |
| 2 |
JL150.10-11 |
KRYT VZDUCHOVÉHO FILTRU |
1 |
|
AIR CLEANER COVER |
| 3 |
GB9074.18-88 |
ŠROUB SAMOŘEZNÝ |
4 |
|
SCREW TAPPING M5 x 6 |
| 4 |
JL150.10-04 |
GUMOVÝ KROUŽEK |
4 |
|
RUBBER RING |
| 5 |
JL150.10.01 |
FILTR |
1 |
|
FILTER WICK COMP |
| 6 |
JL150.10-03 |
SÍT FILTRU |
2 |
|
FILTER NET COMP |
| 7 |
JL150.10-07 |
PŘÍCHYTKA |
1 |
|
PLASTIC PLUG |
| 8 |
JL150.10-06 |
PÁSKA ŠROUBOVACÍ |
1 |
|
CLIP |
| 9 |
JL150.10-09 |
GUMOVÁ PODLOŽKA |
1 |
|
RUBBER WASHER |
| 10 |
JL150.10-04 |
GUMOVÝ KROUŽEK |
1 |
|
RUBBER RING |
| 11 |
GB5787-86 |
ŠROUB M6x14 |
2 |
|
BOLT FLANGE M6 x 14 |
| |
| |
DRŽÁK AKUMULÁTORU |
|
|
|
| |
| |
DRŽÁK AKUMULÁTORU |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
GB6177-86 |
MATICE M6 |
3 |
|
NUT M6 |
| 2 |
GB5787-86 |
ŠROUB M6x12 |
1 |
|
BOLT FLANGE M6 x 12 |
| 3 |
JL150.11-01 |
DRŽÁK AKUMULÁTORU HLAVNÍ |
1 |
|
BATTERY FRAME COMP |
| 4 |
JL150.05.18 |
AKUMULÁTOR |
1 |
|
BATTERY |
| 5 |
JL150.11-03 |
DRŽÁK AKUMULÁTORU |
1 |
|
STORAGE BATTERY HOLDER COMP |
| |
|
|
| |

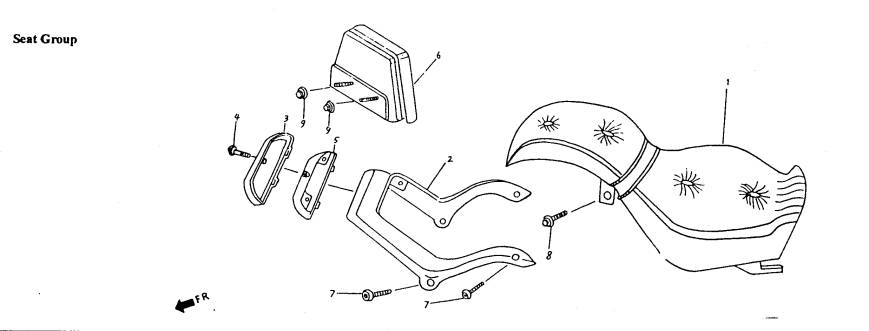

SEDADLO |
|
|
|
| |
| |
SEDADLO |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.12-01 |
SEDADLO |
1 |
|
SEAT ASSY |
| 2 |
JL150.12-02 |
RÁM SEDADLA |
1 |
|
FRAME |
| 3 |
JL150.12-03 |
KRYT |
1 |
|
CASE COVER |
| 4 |
JL150.12-04 |
HLAVNÍ ŠROUB SEDADLA |
1 |
|
BIG HEAD SCREW TAPPING |
| 5 |
JL150.12-05 |
DRŽÁK |
1 |
|
CASE BODY |
| 6 |
JL150.12-06 |
DRŽÁK ZADNÍ |
1 |
|
SEAT REAR BACK CONNECTING COMP |
| 7 |
GB2672-86 |
ŠROUB SAMOŘEZNÝ |
4 |
|
SCREW TAPPING M8 x 35 |
| 8 |
GB5784-86 |
ŠROUB M6x12 |
2 |
|
BOLT FLANGE M6 x 12 |
| 9 |
GB6177-86 |
MATICE M6 |
2 |
|
NUT M6 |
| |
| |
ZADNÍ BLATNÍK |
|
|
|
| |
| |
ZADNÍ BLATNÍK |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
GB6177-86 |
MATICE M6 |
1 |
|
NUT M6 |
| 2 |
JL150.13-05 |
OBJÍMKA |
1 |
|
COLLAR © |
| 3 |
JL150.13-04 |
GUMOVÁ ZÁTKA |
5 |
|
RUBBER STOPPER |
| 4 |
JL150.13-01 |
ZADNÍ BLATNÍK |
1 |
|
REAR FENDER |
| 5 |
GB5787-86 |
ŠROUB M6x10 |
2 |
|
BOLT FLANGE M6 x 10 |
| 6 |
GB823-88 |
ŠROUB M5x16 |
2 |
|
SCREW M5 x 16 |
| 7 |
GB95-85 |
PODLOŽKA 5 |
2 |
|
PLATE WASHER 5 |
| 8 |
JL150.13-02 |
OBJÍMKA (A) |
2 |
|
COLLAR (A) |
| 9 |
JL150.13-03 |
OBJÍMKA (B) |
2 |
|
COLLAR (B) |
| 10 |
JL150.13.01-02 |
ZADNÍ BLATNÍK VNITŘNÍ |
1 |
|
REAL FENDER FR INNER |
| 11 |
JL150.13.01-01 |
ZADNÍ BLATNÍK VNITŘNÍ GUMOVÝ |
1 |
|
REAR FENDER FR INNER RUBBER |
| 12 |
GB5787-86 |
ŠROUB M6x12 |
2 |
|
BOLT FLANGE M6 x 12 |
| |
| |
ZADNÍ PÉROVÁNÍ |
|
|
|
| |
| |
ZADNÍ PÉROVÁNÍ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.14.04 |
ZADNÍ TLUMIČ |
2 |
|
CUSHION TUBE COMP |
| 2 |
JL150.14-03 |
POUZDRO |
2 |
|
BUSH |
| 3 |
JL150.14-02 |
PRYŽOVÉ POUZDRO |
2 |
|
RUBBER COVER |
| 4 |
JL150.14-12 |
ŠROUB |
2 |
|
REAR CUSHION BOLT |
| 5 |
GB923-88 |
MATICE M10x1,25 |
2 |
|
CAP NUT M10 x 1,25 |
| 6 |
GB95-85 |
PODLOŽKA 10 |
2 |
|
PLATE WASHER 10 |
| 7 |
JL150.14-13 |
PODLOŽKA |
4 |
|
PLATE WASHER |
| 8 |
JL150.14.01 |
POUZDRO |
2 |
|
BUBBER STAND COMP |
| 9 |
JL150.14.01 |
POUZDRO |
2 |
|
BUBBER STAND COMP |
| 10 |
JL150.14.01 |
POUZDRO |
2 |
|
BUBBER STAND COMP |
| |
| |
SADA NÁŘADÍ |
|
|
|
| |
| |
SADA NÁŘADÍ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.15-01 |
BRAŠNA NA NÁŘADÍ |
1 |
|
TOOLS BAG |
| 2 |
JL150.15-03 |
KLÍČ NA ZAPALOVACÍ SVÍČKU |
1 |
|
PLUG COLLAR |
| 3 |
JL150.15-04 |
KLÍČ OBYČEJNÝ (10, 12) |
1 |
|
FIXED SPANNER |
| 4 |
JL150.15-02 |
KLÍČ OČKOVÝ (17, 19) |
1 |
|
SPANNER |
| 5 |
JL150.15-07 |
IMBUS |
1 |
|
SIX ANGLES INNER SPANNER |
| 6 |
JL150.15-05 |
RUKOJEŤ
ŠROUBOVÁKU |
1 |
|
DOUBLE-USW SCREWDRIVER HANDLE |
| 7 |
JL150.15-06 |
DVOUSTRANNÝ ŠROUBOVÁK |
1 |
|
DOUBLE-USE SCREWDRIVER HEAD |
| |
| |
VÝFUK |
|
|
|
| |
| |
VÝFUK |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.16-07 |
TĚSNÍCÍ KROUŽEK VÝFUKU |
1 |
|
MUFFLER GASKET |
| 2 |
JL150.16-08 |
OBJÍMKA DĚLENÁ |
2 |
|
HAFU |
| 3 |
JL150.16-09 |
DRŽÁK |
1 |
|
FALAN |
| 4 |
GB9177-86 |
MATICE |
2 |
|
NUT |
| 5 |
GB2672-86 |
ŠROUB SAMOŘEZNÝ |
6 |
|
SCREW TAPPING |
| 6 |
GB95-85 |
PODLOŽKA |
6 |
|
PLATE WASHER |
| 7 |
GB93-85 |
PODLOŽKA |
6 |
|
PLATE WASHER |
| 8 |
JL150.16.01 |
TLUMIČ VÝFUKU |
1 |
|
MUFFLER CONNECTING ROD GROUP |
| 9 |
JL150.16-01 |
OCHRANNÝ KRYT ZADNÍ |
1 |
|
MIDDLE PROTECTING COVER |
| 10 |
JL150.16-03 |
OCHRANNÝ KRYT STŘEDNÍ |
1 |
|
MIDDLE PROTECTING COVER COMP |
| 11 |
GB5786-86 |
ŠROUB |
4 |
|
BOLT FLANGE |
| 12 |
JL150.16-05 |
OCHRANNÝ KRYT PŘEDNÍ |
1 |
|
FRONT PROTECTING COVER COMP |
| |
| |
ŘAZENÍ |
|
|
|
| |
| |
ŘAZENÍ |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.17.01 |
ČEP ŘAZENÍ |
1 |
|
PIVOT ARM |
| 2 |
GB5781-86 |
ŠROUB M6x20 |
1 |
|
BOLT FLANGE M6 x 20 |
| 3 |
JL150.17-02 |
POJISTNÝ KROUŽEK |
2 |
|
CLIP |
| 4 |
JL150.17-04 |
KRYT ČEPU |
2 |
|
BUBBER COVER |
| 5 |
JL150.17-03 |
ČEP ŘAZENÍ - PROTIKUS |
2 |
|
UNIVERSAL CONNECTOR |
| 6 |
GB6170-86 |
MATICE M6 |
1 |
|
NUT M6-L |
| 7 |
JL150.17-01 |
TÁHLO ŘAZENÍ |
1 |
|
CONNECTING ROD |
| 8 |
GB6170-86 |
MATICE M6 |
1 |
|
NUT M6 |
| 9 |
JL150.17.02 |
ŘADÍCÍ PÁKA |
1 |
|
PEDAL ROD COMP |
| 10 |
JL150.17-05 |
KRYTKA ŘADÍCÍ PÁKY |
1 |
|
PEDAL ROD RUBBER COVER |
| |
| |
DRŽÁKY MOTORU |
|
|
|
| |
| |
DRŽÁKY MOTORU |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.18.03 |
DRŽÁK MOTORU HLAVNÍ |
1 |
|
FIXED BOARD AFTER POWER |
| 2 |
JL150.18.05 |
DRŽÁK MOTORU PŘEDNÍ |
1 |
|
FRAME BEFORE POWER |
| 3 |
JL150.18.06 |
DRŽÁK MOTORU HORNÍ LEVÝ |
1 |
|
FIXED BOARD POWER UPPER (L) |
| 4 |
JL150.18-01 |
DRŽÁK MOTORU HORNÍ PRAVÝ |
1 |
|
FIXED BOARD POWER UPPER (R) |
| 5 |
JL150.18-02 |
SÁNÍ |
1 |
|
INTAKE PIPE CONNECTOR |
| 6 |
GB5782-86 |
ŠROUB M6x20 |
2 |
|
BOLT FLANGE M6 x 20 |
| 7 |
GB900-88 |
ZÁVRTNÝ ŠROUB M6x20 |
2 |
|
BOLT STUD M6 x 20 |
| 8 |
GB6177-86 |
MATICE M6 |
2 |
|
NUT M6 |
| 9 |
JL150.18.07 |
DRŽÁK |
1 |
|
WONDPROOF DOOR FRAME CAMP |
| 10 |
GB818-85 |
ŠROUB M4x10 |
1 |
|
SCREW M4 x 10 |
| 11 |
GB93-87 |
PODLOŽKA 4 |
1 |
|
PLATE WASHER 4 |
| 12 |
GB97.1-85 |
PODLOŽKA 4 |
1 |
|
PLATE WASHER 4 |
| 13 |
GB5787-86 |
ŠROUB M8x70 |
3 |
|
BOLT FLANGE M8 x 70 |
| 14 |
GB5787-86 |
ŠROUB M8x88 |
2 |
|
BOLT FLANGE M8 x 88 |
| 15 |
GB5787-86 |
ŠROUB M10x113 |
2 |
|
BOLT FLANGE M10 x 113 |
| 16 |
GB5787-86 |
ŠROUB M12x120 |
1 |
|
BOLT FLANGE M12 x 120 |
| 17 |
GB6177-86 |
MATICE M8 |
5 |
|
NUT M8 |
| 18 |
GB6177-86 |
MATICE M10 |
2 |
|
NUT M10 |
| 19 |
GB6177-86 |
MATICE M12 |
1 |
|
NUT M12 |
| 20 |
JL150.18-03 |
O-KROUŽEK |
1 |
|
O-SEAL RING |
| 21 |
JL150.18-04 |
PRUŽINA |
1 |
|
WONDPROOF DOOR SPRING |
| |
| |
PŘEDNÍ A ZADNÍ STUPAČKY |
|
|
|
| |
| |
PŘEDNÍ A ZADNÍ STUPAČKY |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
GB882-86 |
ČEP |
2 |
|
PIN AXLE |
| 2 |
JL150.19.04-01 |
DRŽÁK STUPAČKY ZADNÍ LEVÝ |
1 |
|
REAR PEDAL (L) |
| 3 |
JL150.19.04-05 |
STUPAČKA ZADNÍ LEVÁ |
1 |
|
REAL STEP (L) |
| 4 |
JL150.19.04-04 |
GUMOVÝ KRYT STUPAČKY ZADNÍ LEVÝ |
1 |
|
REAR PRDAL RUBBER COVER (L) |
| 5 |
GB97.1-85 |
PODLOŽKA 5 |
2 |
|
PLATE WASHER 5 |
| 6 |
GB823-85 |
ŠROUB M5x16 |
2 |
|
SCREW M5 x 16 |
| 7 |
JL150.19.04-06 |
VYMEZOVACÍ PODLOŽKA |
2 |
|
SET BOARD |
| 8 |
GB308-84 |
OCELOVÁ KULIČKA 6,35 |
2 |
|
STEEL BALL 6,35 |
| 9 |
JL150.19.04-07 |
PRUŽINA |
2 |
|
SPRING |
| 10 |
JL150.19.04-01 |
ČEP |
2 |
|
PIN AXLE |
| 11 |
GB91-86 |
KOLÍK 2x16 |
4 |
|
PIN 2 x 16 |
| 12 |
GB97.1-85 |
PODLOŽKA 6 |
2 |
|
PLATE WASHER 6 |
| 13 |
JL150.19.01-13 |
STUPAČKA PŘEDNÍ |
2 |
|
PEDAL ROD (L.R.FR.) |
| 14 |
JL150.19.01-04 |
DORAZ |
2 |
|
PEDAL STOPPER |
| 15 |
JL150.19.01-05 |
GUMOVÝ KRYT STUPAČKY PŘEDNÍ |
2 |
|
FRONT PEDAL RUBBER COVER |
| 16 |
JL150.19.01.01 |
PŘÍCHYTKA |
2 |
|
PEDAL BODY SIDE COMP |
| 17 |
JL150.19.01-07 |
POUZDRO |
2 |
|
FRONT STEP BUSH |
| 18 |
JL150.19.01-08 |
ŠROUB |
2 |
|
BOLT FLANGE |
| 19 |
GB5781-86 |
ŠROUB M6x12 |
2 |
|
BOLT FLANGE M6 x 12 |
| 20 |
JL150.19.05-02 |
GUMOVÝ KRYT STUPAČKY ZADNÍ PRAVÝ |
1 |
|
REAR PEDAL RUBBER COVER ® |
| 21 |
JL150.19.05-03 |
STUPAČKA ZADNÍ PRAVÁ |
1 |
|
REAR STEP (R) |
| 22 |
JL150.19.05-01 |
DRŽÁK STUPAČKY ZADNÍ PRAVÝ |
1 |
|
REAR PEDAL (R) |
| 23 |
JL150.19.04-02 |
ŠROUB |
4 |
|
FRAME BOLT |
| 24 |
JL150.19.01-02 |
PODLOŽKA |
2 |
|
PLATE WASHER |
| 25 |
JL150.19.01-06 |
POUZDRO |
2 |
|
BUSH |
| 26 |
JL150.19.02-05 |
ŠROUB |
4 |
|
FRAME BOLT |
| 27 |
JL150.19.02-06 |
PODLOŽKA |
4 |
|
PLATE WASHER |
| 28 |
GB95-85 |
PODLOŽKA 12 |
2 |
|
PLATE WASHER 12 |
| 29 |
GB91-85 |
KOLÍK 2,5x20 |
2 |
|
PIN 2,5 x 20 |
| 30 |
JL150.19.03 |
RÁM PŘEDNÍCH STUPAČEK PRAVÝ |
1 |
|
FRONT STEP FRAME ® |
| 31 |
JL150.19.02 |
RÁM PŘEDNÍCH STUPAČEK LEVÝ |
1 |
|
FRONT STEP FRAME (L) |
| |
| |
ZADNÍ VIDLICE |
|
|
|
|
|
| |
| |
ZADNÍ VIDLICE |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
JL150.20-01 |
ČEP ZADNÍ VIDLICE |
1 |
|
REAR PIVOT ARM AXLE |
| 2 |
JL150.20-02 |
SEPARAČNÍ KROUŽEK |
2 |
|
SEPARATING RING |
| 3 |
GB845-85 |
ŠROUB SAMOŘEZNÝ ST5,5x10 |
2 |
|
SCREW TAPPING ST 5,5 x 10 |
| 4 |
JL150.20-03 |
KRYT ŘETĚZU |
1 |
|
CHAIN ANTISEPTIC BLOCK |
| 5 |
JL150.20.04-02 |
GUMOVÝ KROUŽEK |
2 |
|
COLLAR RUBBER |
| 6 |
JL150.20.04-01 |
VYMEZOVACÍ POUZDRO |
2 |
|
COLLAR FR AXLE DISTANCE |
| 7 |
JL150.20.05 |
POUZDRO |
2 |
|
BUSH |
| 8 |
JL150.20.06 |
TĚSNÍCÍ KROUŽEK |
2 |
|
ENDS OIL SEAL |
| 9 |
GB6187-86 |
MATICE M12x1,25 |
1 |
|
NUT FLANGE M12 x 1,25 |
| 10 |
JL150.20.02-07 |
KRYT ŘETĚZU |
1 |
|
CHAIN COVER |
| 11 |
GB5787-86 |
ŠROUB M6x10 |
2 |
|
BOLT FLANGE M6 x 10 |
| 12 |
JL150.20.02-08 |
DRŽÁK |
2 |
|
HANGER |
| 13 |
GB845-85 |
ŠROUB SAMOŘEZNÝ ST4,2x10 |
4 |
|
SCREW TAPPING ST 4,2 x 10-F-H |
| 14 |
GB6187-86 |
MATICE M6 |
2 |
|
NUT M6 |
| 15 |
JL150.20.02-09 |
DRŽÁK STAVITELNÝ |
2 |
|
HANGER ADJUSTABLE COMP |
| 16 |
JL150.20.02-04 |
STAVÍCÍ TYČKA |
1 |
|
SET ROD |
| 17 |
JL150.20.02-05 |
ŠROUB |
1 |
|
BOLT FLANGE |
| 18 |
GB7244-87 |
PODLOŽKA 8 |
1 |
|
PLATE WASHER 8 |
| 19 |
GB95-85 |
PODLOŽKA 8 |
1 |
|
PLATE WASHER 8 |
| 20 |
GB6175-86 |
MATICE M8 |
2 |
|
NUT M8 |
| 21 |
GB91-86 |
KOLÍK 2x20 |
2 |
|
PIN 2 x 20 |
| 22 |
JL150.20.01-03 |
ŠROUB STAVÍCÍ TYČKY |
1 |
|
SET ROD AXLE |
| 23 |
JL150.20.01-02 |
POUZDRO |
1 |
|
COLLAR |
| 24 |
JL150.20.01-01 |
PRYŽOVÝ KROUŽEK |
1 |
|
RUBBER RING |
| 25 |
GB96-85 |
PODLOŽKA |
1 |
|
PLATE WASHER |
| 26 |
JL150.20-10 |
ZADNÍ VIDLICE |
1 |
|
REAR PIVOT ARM ROD CONNECTING COMP |
| |
| |
ZADNÍ KOLO |
|
|
|
| |
| |
ZADNÍ KOLO |
|
| Pozice |
Číslo dílu |
Popis - název |
Množství |
Cena |
|
| 1 |
GB2983-82 |
PNEUMATIKA |
1 |
|
REAR TIRE |
| 2 |
JL150.21-16 |
POUZDRO - LEVÁ ČÁST |
1 |
|
REAR WHEEL BUSH (L) |
| 3 |
GB6187-86 |
MATICE M10x1,25 |
4 |
|
NUT M10 x 1,25 |
| 4 |
JL150.21.04 |
ŘETĚZOVÉ KOLO |
1 |
|
BIG CHAIN WHEEL |
| 5 |
JL150.21-14 |
VYMEZOVACÍ PODLOŽKA |
1 |
|
CHAIN WHEEL SET PLATE |
| 6 |
JL150.21-15 |
STAVÍCÍ ŠROUB |
4 |
|
CHAIN WHEEL SET BOLT |
| 7 |
JL150.21.04 |
POUZDRO |
4 |
|
COLLAR COMP |
| 8 |
JL150.21.05 |
GUFERO NÁBOJE ZADNÍHO KOLA |
1 |
|
HNB SUB COMP RR WHEEL OIL SEAL |
| 9 |
GB893.1-86 |
SEGEROVKA 58 |
1 |
|
RING 58 |
| 10 |
GB279-88 |
LOŽISKO 6303 |
2 |
|
BEARING 6303 |
| 11 |
JL150.21-01 |
RÁFEK |
1 |
|
RIM COMP WHEEL |
| 12 |
GB95-85 |
PODLOŽKA 8 |
1 |
|
PLATE WASHER 8 |
| 13 |
GB97.1-85 |
PODLOŽKA 6 |
2 |
|
PLATE WASHER 6 |
| 14 |
JL150.21-11 |
BRZDOVÝ KLÍČ |
1 |
|
BRAKE CONE WHEEL AXLE |
| 15 |
JL150.21-06 |
PRUŽINA |
2 |
|
SPRING BRAKE SHOE |
| 16 |
JL150.21-03 |
BRZDOVÉ ČELISTI |
2 |
|
BRAKE SHOE |
| 17 |
JL150.21-12 |
OSA NÁBOJE KOLA |
1 |
|
REAR WHEEL MIDDLE COLLAR |
| 18 |
JL150.21.02 |
NÁBOJ KOLA |
1 |
|
HUB SUB COMP RR WHEEL |
| 19 |
JL150.21-07 |
POUZDRO - PRAVÁ ČÁST |
1 |
|
REAR WHEEL BUSH ® |
| 20 |
GB6187-86 |
MATICE M16x1,5 |
1 |
|
NUT M16 x 1,5 |
| 21 |
JL150.21-17 |
OSA ZADNÍHO KOLA |
1 |
|
REAR WHEEL AXLE |
| 22 |
GB5784-86 |
ŠROUB M6x35 |
1 |
|
BOLT FLANGE M6 x 35 |
| 23 |
JL150.21-08 |
PÁKA BRZDOVÉHO KLÍČE |
1 |
|
BRAKE PIVOT ARM |
| 24 |
GB41-86 |
MATICE M6 |
1 |
|
NUT M6 |
| 25 |
JL150.21-10 |
PRACHOVKA |
1 |
|
DUST SEAL |
| 26 |
JL150.21-09 |
PODLOŽKA |
1 |
|
BRAKE PIVOT ARM WASHER |
| 27 |
GB91-86 |
ZÁVLAČKA 2x16 |
1 |
|
PIN 2 x 16 |
| 28 |
GB893.1-86 |
KROUŽEK 47 |
1 |
|
RING 47 |
| 29 |
GB1243.1-83 |
ŘETĚZ 08A-1x124 |
1 |
|
COLLAR ROLLER CHAIN 08A-1 x 124 |
|
|
|
|
|
|
